在現代顯示技術中，LED面板因其高亮度、低功耗和長壽命而廣泛應用于各種顯示設備。TM1640B是一款專為L(zhǎng)ED面板設計的顯示驅動芯片，它以其卓越的性能和靈活的控制方式，成為L(zhǎng)ED顯示驅動領域的熱門選擇。本文將詳細介紹TM1640B芯片的引腳功能，為電子工程師和愛好者提供參考。

TM1640B芯片概述

TM1640B是一款集控制與驅動于一體的LED顯示驅動芯片，它支持多位數碼管或LED點陣的顯示。該芯片以其簡單的接口和豐富的功能，簡化了LED顯示系統的設計和實現。

引腳功能詳解

TM1640B芯片通常采用DIP或SOIC封裝，以下是其主要引腳的功能描述：

1. VSS (Pin 1)

VSS是芯片的電源地引腳，它為芯片內部電路提供參考電壓。

2. VDD (Pin 2)

VDD是芯片的電源正極引腳，通常連接到3.0V至5.5V的直流電源。

3. DIO/CLK (Pin 3 and Pin 4)

這兩個引腳用于串行數據輸入和時鐘信號。DIO引腳負責接收來自微控制器的數據，而CLK引腳則接收時鐘脈沖，用于同步數據傳輸。

4. STB (Pin 5)

STB是芯片的使能引腳。當STB引腳為低電平時，芯片處于工作狀態；當STB引腳為高電平時，芯片進入低功耗模式。

5. SEG_A to SEG_G (Pin 6 to Pin 12)

這些引腳用于控制LED面板上各段的顯示。每個引腳對應LED面板上的一段，通過控制這些引腳的高低電平，可以顯示不同的數字或字符。

6. COM0 to COM3 (Pin 13 to Pin 16)

COM引腳用于控制LED面板上的公共陽極或陰極。通過選擇不同的COM引腳，可以控制不同位的LED顯示。

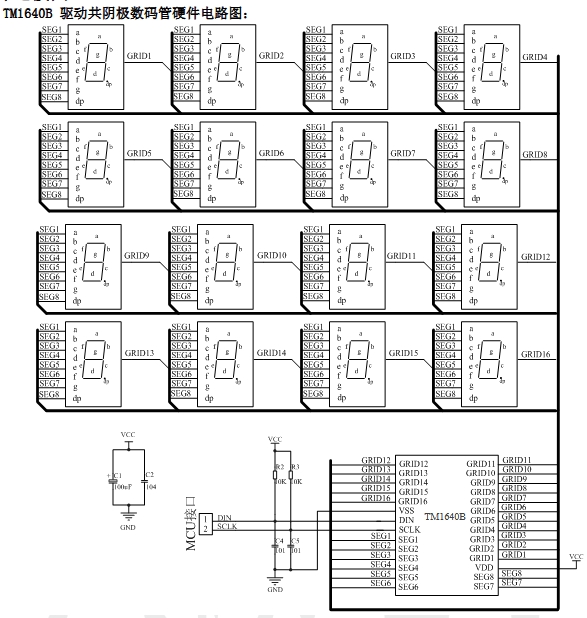

應用示例

TM1640B芯片廣泛應用于數字時鐘、計數器、溫度顯示器等設備中。通過編程微控制器，可以輕松實現對LED面板的控制，顯示各種數字和字符。

1. 數字時鐘

通過定時器中斷，微控制器可以定期更新TM1640B芯片的數據，實現數字時鐘的顯示。

2. 計數器

在計數應用中，微控制器可以根據外部事件或內部計數器的值，通過TM1640B芯片顯示當前計數值。

3. 溫度顯示器

結合溫度傳感器，TM1640B芯片可以顯示當前環境溫度，為用戶提供實時的溫度信息。

結論

TM1640B作為一款功能強大的LED面板顯示驅動芯片，其引腳功能為L(zhǎng)ED顯示系統的設計提供了極大的便利。通過合理利用其引腳功能，工程師可以設計出高效、可靠的LED顯示解決方案。隨著LED顯示技術的不斷發展，TM1640B芯片將繼續在各種顯示應用中發揮重要作用。
