在電源設計領域，測試報告是評估電源方案性能的重要文檔。本報告針對LP3669FS+SS560的12V1A設計進行了全面的測試，包括原理圖、電路板實物圖、BOM表以及變壓器資料等的詳細分析。本文將對測試報告進行部分解讀，為讀者提供深入的技術信息。

測試報告概述

測試報告涵蓋了LP3669FS+SS560 12V1A設計的多個方面，包括電路設計、元件清單、變壓器設計以及各項性能測試。

原理圖

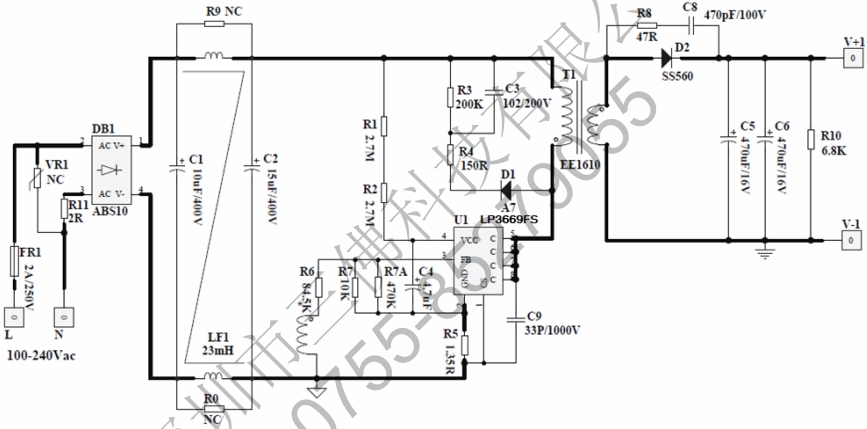

原理圖是電路設計的藍圖，它詳細展示了LP3669FS+SS560電路的連接方式。LP3669FS是一款高性能的PWM控制器，而SS560則是一款同步整流器，兩者的結合為12V1A的輸出提供了穩定可靠的電源解決方案。

電路板實物圖

電路板實物圖展示了實際生產中的電路板布局。通過實物圖，我們可以觀察到電路板的布局是否合理，元件的安裝是否規范，以及是否有必要的散熱措施。

變壓器資料

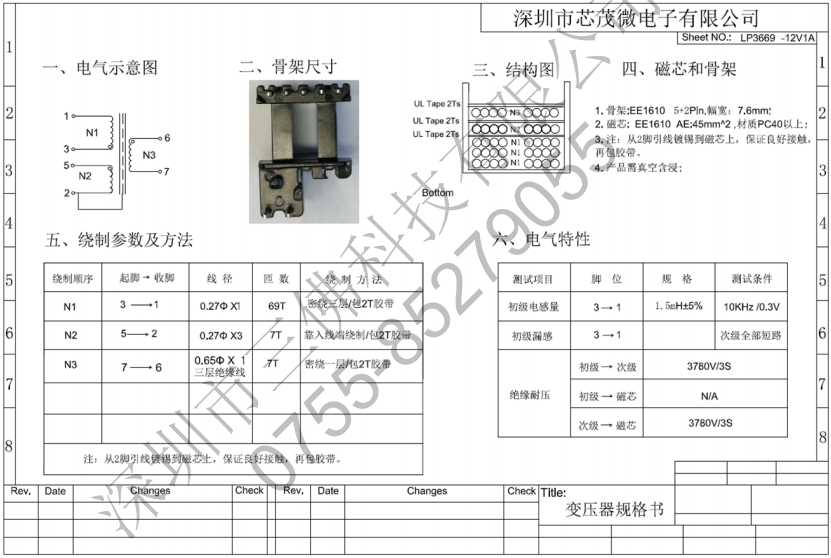

變壓器是電源設計中的核心組件之一，其性能直接影響到電源的效率和穩定性。報告中提供了變壓器的詳細資料，包括尺寸、線圈匝數、磁芯材料等，這些都是評估變壓器性能的關鍵參數。

性能測試

性能測試是評估電源設計是否滿足設計要求的重要環節。測試項目包括：

    輸入電壓范圍：測試了從90VAC到265VAC的輸入電壓范圍，確保電源在不同電網條件下都能穩定工作。

    輸出電壓和電流：在不同負載條件下，測試了輸出電壓的穩定性和輸出電流的準確性。

    效率測試：在115VAC輸入電壓下，測試了電源的效率，結果顯示在25%、50%、75%和100%負載下，效率均高于82%。

    紋波和噪聲測試：在不同輸入電壓和負載條件下，測試了輸出電壓的紋波和噪聲，確保電源輸出的純凈度。

    動態負載測試：模擬了負載快速變化的情況，測試了電源的響應速度和穩定性。

    環境測試：在不同環境溫度下，測試了電源的工作性能，確保其在極端條件下也能正常工作。

    安全測試：包括電磁干擾（EMI）和靜電放電（ESD）測試，確保電源符合國際安全標準。

以上為部分LP3669FS+SS560 12V1A設計測試報告，如果需要完整的測試報告，請聯系三佛科技官網右側在線客服~

結論

LP3669FS+SS560 12V1A設計的測試報告顯示，該電源方案在各項性能測試中均表現出色，能夠滿足高效率、高穩定性的電源需求。通過詳細的原理圖、電路板實物圖和變壓器資料，設計師可以更全面了解電源方案的設計細節，為進一步的產品開發提供有力支持。
