在電源轉換領域，反激式（Flyback）和正激式（Forward）開關電源IC是兩種常見的拓?fù)浣Y(jié)構。它們在設計、性能和應用方面各有特點。本文將詳細探討這兩種開關電源IC的區別，幫助工程師和設計者根據具體需求選擇合適的電源解決方案。

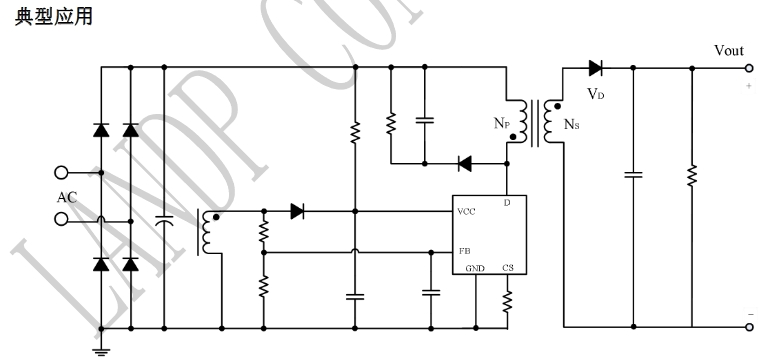

反激式開關電源IC概述

反激式開關電源IC是一種常見的隔離型電源轉換器，它通過變壓器的反激作用來存儲和釋放能量。在開關關閉時，變壓器的原邊繞組中的電流逐漸減少，同時在副邊繞組中感應出電壓，為負載提供能量。

正激式開關電源IC概述

正激式開關電源IC也是一種隔離型電源轉換器，但它在開關導通時，變壓器的原邊繞組直接與輸入電壓相連，能量通過變壓器傳遞到副邊繞組。當開關關閉時，變壓器中的磁場能量通過副邊繞組釋放給負載。

設計和工作原理

    變壓器結構：反激式電源IC使用的變壓器在開關關閉時提供能量，而正激式電源IC在開關導通時提供能量。這導致兩種拓?fù)湓谧儔浩髟O(shè)計上有所不同。

    開關頻率：反激式電源IC通常工作在較高的開關頻率，這有助于減小變壓器和電感的尺寸。正激式電源IC的開關頻率可能較低，但也能提供較高的效率。

    能量傳遞：在反激式電源IC中，能量在開關關閉時傳遞，而在正激式電源IC中，能量在開關導通時傳遞。

性能特點

    效率：正激式電源IC在高負載時通常具有較高的效率，而反激式電源IC在低負載時也能保持較高的效率。

    尺寸：由于反激式電源IC可以在較高頻率下工作，其變壓器和電感的尺寸可以更小，適合空間受限的應用。

    成本：反激式電源IC由于設計簡單，通常成本較低。正激式電源IC可能需要更復雜的設計來實現高效率和穩定性。

應用領域

    反激式電源IC：適用于低成本、小尺寸的應用，如充電器、小功率適配器和消費電子產品。

    正激式電源IC：適用于高效率、高功率的應用，如服務器電源、電信設備和工業控制系統。

優缺點比較

    反激式電源IC：
        優點：設計簡單、成本較低、適合小尺寸應用。
        缺點：在高負載下效率可能較低、可能需要更復雜的控制策略來優化性能。

    正激式電源IC：
        優點：高負載下效率高、性能穩定、適用于高功率應用。
        缺點：設計復雜、成本較高、尺寸可能較大。

結論

反激式和正激式開關電源IC各有其特點和適用場景。反激式電源IC以其簡單性和成本效益在小功率應用中占據優勢，而正激式電源IC則在高功率和高效率的應用中表現出色。設計者在選擇電源IC時，應根據具體的應用需求、成本預算和空間限制來決定使用哪種拓?fù)浣Y(jié)構。通過深入理解這兩種技術，可以為各種電子設備設計出更高效、更可靠的電源解決方案。
