在現代電子設備中，電源適配器的性能和效率至關重要。本文將詳細介紹基于FT8395PB2和FT8374FB的六級無Y適配器電源參考設計，旨在提供一種高性價比、高效率的電源解決方案。

1. 核心芯片功能介紹

FT8395PB2 是一款高度集成的原邊反饋控制芯片，具備以下特點：

    工作在脈沖頻率調制(PFM)模式下，輕載時系統功耗極小。
    啟動電流最大為3uA，可以使用大啟動電阻提高節能效果。
    提供多種保護功能，包括輸入欠壓鎖定、峰值電流限制、恒流控制和過溫保護。

FT8374FB 是一款高性能的同步整流芯片，具有以下特性：

    支持CCM/OR/DCM的反激轉換器。
    自供電以支持寬的輸出電壓范圍(3.3V-21V)。
    極簡的外圍元件，只需1個電容。
    超短的開啟和關斷延遲(20ns)。

2.FT8395PB2+FT8374FB參考設計優勢

    高效率與低功耗：FT8395PB2和FT8374FB的組合提供了高效率的電源轉換，同時在輕載時保持低功耗，滿足六級能效要求。
    簡化設計：極簡的外圍元件需求減少了電路設計的復雜性和成本。
    高集成度：集成了多種功能和保護特性，包括欠壓鎖定(UVLO)、過溫保護(OTP)、逐周期電流限制(OCP)等。
    優秀的EMI特性：內置的抖頻技術使得EMI處理更加簡單，有助于通過相關認證。

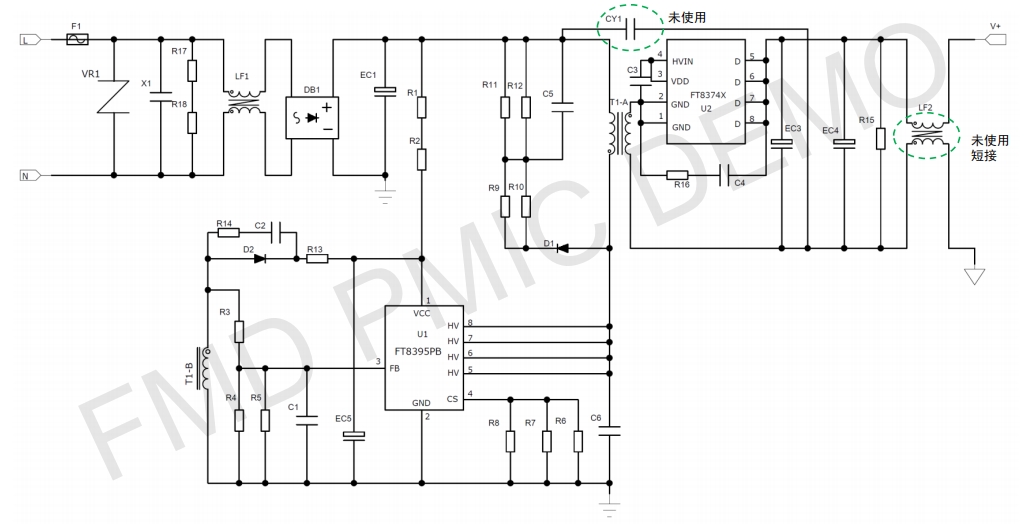

3. 設計要點及電路原理圖

    輸入電壓范圍：全電壓范圍待機低于75mW，滿足能效六級標準。
    開關頻率：典型65kHz開關頻率，提供良好的EMI特性。
    保護機制：包括過壓/欠壓/過溫/短路保護等，確保系統的高可靠性。

4.變壓器規格和PCB布局

5.應用場景

    適配器：適用于各種電子設備的電源適配器，如手機、筆記本電腦等。
    充電器：可以用于設計高效率的充電器，滿足USB PD和PPS快充需求。
    LED驅動：適用于需要高效率和高穩定性的LED照明應用。

6. 結論

FT8395PB2和FT8374FB的組合為六級無Y適配器電源提供了一個高性能、高效率的解決方案。這種設計不僅滿足了現代電子設備對電源效率和穩定性的需求，而且通過簡化的外圍電路設計降低了成本，是電源適配器設計的優選方案。
