PL3376C聚元微SOP7貼片5W恒流/恒壓調節器 兼容PL3773/DP3773C
<5W SOP7 PSR-BJT
24小時全國服務熱線：18902855590
24小時全國服務熱線：18902855590
首頁 ? 產品中心 ? 聚元微

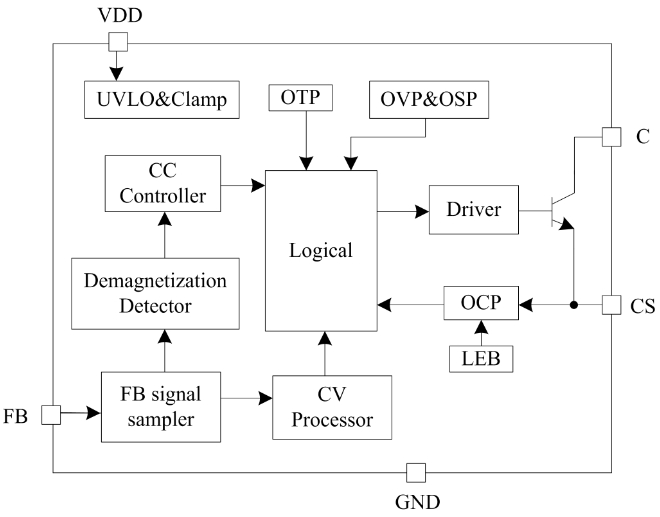

PL3376C是一款原邊控制，用于反激式開關電源的恒流/恒壓調節器。其高度集成了功率開關，并通過去除光耦以及次級控制電路，在簡化充電器/適配器等傳統的恒流/恒壓設計的同時實現了精確的電流和電壓調節，內部框架圖如下所示。
PL3376C的復合模式的應用使芯片能夠?qū)崿F(xiàn)低靜態功耗、低音頻噪音、高效率。滿載時芯片工作在PFM模式，隨著負載降低，芯片會逐漸進入到綠色模式，以提高整個系統的效率。
PL3376C 同時具有多種保護功能：逐周期峰值電流檢測、VDD 欠壓/過壓保護、輸出過壓保護、輸出短路保護和過溫保護等。
內置高壓功率BJT管
全電壓范圍內高精度恒流/恒壓調節
去除光耦和次級控制電路
內置恒流調節的線電壓補償
內置變壓器電感補償
內置輸出線補償
內置可提高效率的自適應PFM控制
低啟動電流
內置前沿消隱
逐周期電流限制
VDD欠壓/過壓保護
輸出過壓保護
輸出短路保護
內置過溫保護
手機充電器
小功率率電源適配器
LED驅動
消費類的備用電源.
