PL3563B概述

PL3563B是一系列低成本、高性能的電流模PWM控制芯片，其優異的性能可滿足小功率開關電源的低功耗要求.芯片的啟動電流典型值僅5uA，可減小啟動電路損耗:而較低的工作電流也可以提高系統的效率:芯片內置的“無噪音綠色模式"同樣能夠提高系統的效率，同時這種綠色模式能使開關電源滿足嚴格的能源損耗要求。

芯片通過對輸出采樣并反饋到光耦獲得高精度的恒壓輸出。內置的斜串補償電路確保了峰值電流?？刂频姆€(wěn)定性。內部集成的頻率抖動功能可以改善EMC.降低EMI濾波成本。

該系列同時提供多種保護功能，主要包括OVP、OCP. OLP等。為了防止外部功率MOS管柵極因高壓損毀，該系列的驅動輸出被鉗位在15V。

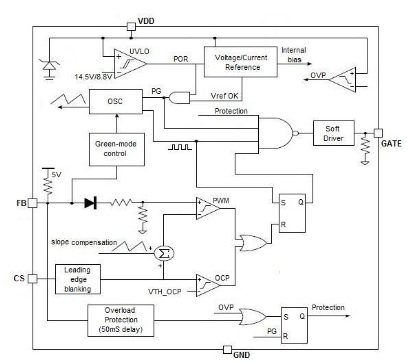

PL3563B內部框架圖及特點

低的啟動電流和工作電流
PWM無噪音綠色控制模式
內置提高EMI性能的頻率抖動
內置斜率補償
可編程的開關頻率
CS端的前沿消隱
VDD過壓和欠壓保護
VDD鉗壓保護
輸出過壓/過載保護
逐周期限流保護
內置軟啟動
過溫保護
驅動鉗位保護。

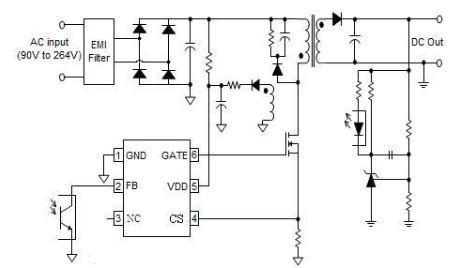

PL3563B典型應用

手機/充電器
鋰電池/數碼相機充電器
機頂盒電源
電源適配器
LED 驅動.
