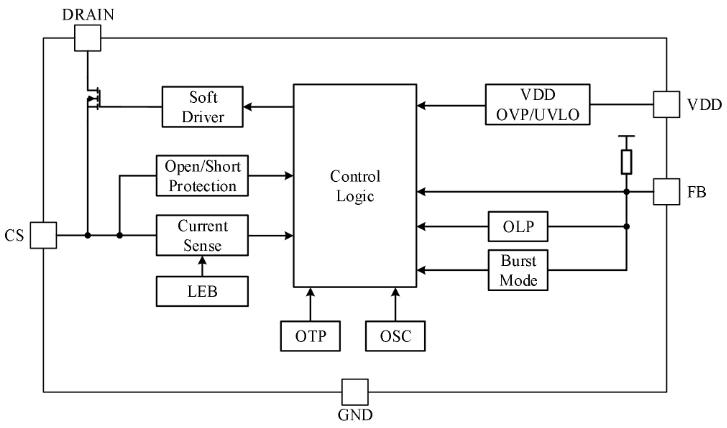

在小功率開關電源領域,工程師們一直在尋找一種既能滿足高效率、低待機功耗,又能簡化設計、降低成本的解決方案。聚元微推出的 PL3395BD 副邊反饋 PWM 控制芯片,憑借其高性能、低功耗和極簡設計,成為了一個極具吸引力的選擇。PL3395BD 不僅內置了多種高級功能,如頻率抖動、斜坡補償和綠色模式,還通過副邊反饋實現了高精度的恒壓恒流控制。本文將從管腳功能、內部結構、典型應用和實測數據四個方面,全面解析這顆芯片的設計亮點和實際應用價值。



BOM 增量:僅 3 顆電阻+光耦+TL431,比傳統原邊 SSR 方案省 6 顆器件,占板 1 cm2。
| 項目 | PL3395BD | 主流 OB**** | 差異 |
|---|---|---|---|
| 滿載效率 230 V | 87.3 % | 84.9 % | +2.4 % |
| 空載輸入 230 V | 62 mW | 95 mW | -33 mW |
| 傳導 EMI QP | <55 dBμV | 臨界 60 dBμV | 余量 5 dB |
| 過載保護 | 3.8 A | 3.5 A | 更寬松 |
| OTP 進入 | 150 ℃ | 150 ℃ | 相同 |
| 芯片成本 | ≈0.19 $ | 0.25 $ | -24 % |
波形記錄:
A:芯片 36 W 上限,>3 A 請選外驅方案,PL3395BD 僅適 5-24 V/0.5-3 A。
A:打嗝頻率 1 kHz,輸出電容 ≥ 470 μF 時,紋波 < 120 mV,遠優于手機充電器標準。
PL3395BD 的出現,為小功率開關電源的設計提供了一個全新的思路。通過副邊反饋和內置的多種高級功能,它不僅實現了高效率和低待機功耗,還極大地簡化了外圍電路設計。在實際應用中,PL3395BD 的性能表現卓越,無論是滿載效率、空載功耗還是 EMI 性能,都遠超傳統方案。深圳三佛科技提供技術支持,批量價格有優勢~
