在精密電子維修、珠寶制作、模型組裝等眾多領域，一款便攜且高效的點焊機是必不可少的工具。三佛科技推出基于輝芒微MCU口袋點焊機方案，以其卓越的性能和用戶友好的操作界面，正逐漸成為專業人士和愛好者的首選。本文將詳細介紹這一創新方案的核心特點和功能，展示輝芒微MCU如何助力打造一款既強大又便捷的點焊工具。

功能設計

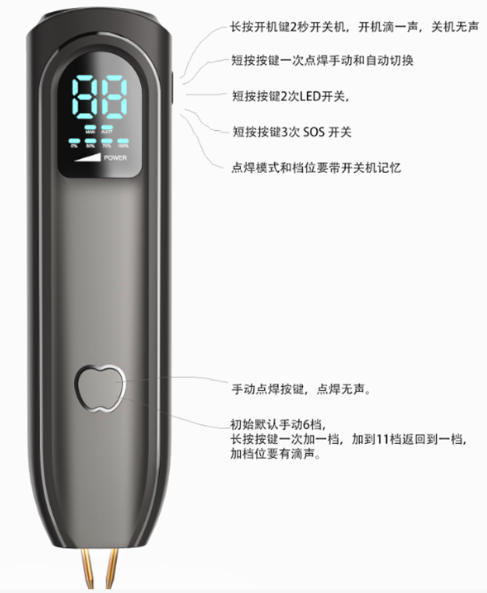

深圳三佛科技推出的點焊機方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

    長按2秒軟開關

    關機狀態長按觸控區 ≥2 s，蜂鳴器“滴”一聲+藍燈常亮即開機；再次長按 ≥2 s 直接斷電，關機無提示，避免夜間擾人。

    短按1次 手動/自動切換

    開機默認手動6檔；短按一下循環：手動→自動→手動……切換瞬間蜂鳴器短叫1聲，RGB由藍轉青（自動）或轉回藍（手動），模式寫入EEPROM，下次開機保持。

    短按2次 LED開關

    任何模式下連續短按2次，開關照明LED，方便昏暗環境對準焊點，狀態掉電記憶。

    短按3次 SOS開關

    連續短按3次進入/退出SOS：RGB紅燈快閃（1 Hz），蜂鳴器同步“滴-滴-滴”三短一長，再次3擊退出；露營應急求救，零額外硬件成本。

    檔位調節與記憶

        手動模式時長按觸控區1秒=“加1檔”，6→7→8…11檔后循環回到1檔，每加一檔蜂鳴器“滴”一聲提示。

        檔位值實時寫入Data Flash，開關機不丟失。

        自動模式時檔位隱藏，MCU依據采樣電流閉環微調脈寬，保證焊點一致性。

    靜默點焊

    手動模式下，用戶捏下微動扳機即出焊脈沖，蜂鳴器與LED均保持靜默，無“嘀嗒”干擾，適合安靜維修場所。

    自動模式智能脈沖

    檢測到電極閉合＜5 mΩ且持續8 ms，MCU自動送出預設脈沖（默認8 ms/500 A），焊完后需抬起>50 ms才允許下一次，防止連焊。

    安全保護

        過溫：機內≥55 ℃暫停，紅燈閃。
        欠壓：電池≤3.3 V暫停，紅燈常亮。
        過流：采樣>850 A立即關MOS，蜂鳴器長叫2聲。
        空閑5 min自動休眠，電流<10 μA，單擊任意鍵喚醒。

用戶體驗亮點

• 口袋體積：φ32 × 180 mm，僅比記號筆粗一圈，戶外隨取隨焊。
• 無聲焊點：圖書館級安靜，不嚇寵物、不擾家人。
• 全記憶：模式/檔位/LED/SOS狀態掉電保存，開機即可繼續上次的焊接手感。
• 千點續航：3000 mAh電池+同步整流，滿電可焊 1200 點（0.1 s×6檔）。
• 盲操友好：觸控+蜂鳴+RGB三重反饋，戴手套也能準確調節。

結語

從“臺式笨重”到“口袋靜默”，輝芒微MCU用20Pin小封裝把軟開關、模式記憶、檔位循環、SOS求救、安全保護全部寫進一顆芯片。以上就是深圳三佛科技分享的點焊機方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
