在現代電源設計中，同步整流技術已成為提高轉換效率的關鍵手段之一。FT8371系列作為一款高性能次邊同步整流驅動器，憑借其集成的同步整流MOS管和優化的電路設計，為DCM（不連續導通模式）和QR（準諧振）模式的反激轉換器提供了高效的解決方案。本文將詳細介紹FT8371系列的全型號、訂購信息命名規則、典型應用電路以及管腳定義。

FT8371系列全型號概述

FT8371系列是專為DCM和QR模式反激轉換器設計的高性能次邊同步整流驅動器。該系列芯片通過集成同步整流MOS管，大幅減少了次邊整流的功率損耗，從而顯著提高了系統效率。FT8371系列的主要型號包括FT8371A、FT8371B和FT8371C，它們的區別主要在于推薦的最大輸出功率。

型號對比

特性

• 支持DCM和QR模式：適用于多種反激轉換器拓?fù)洹?/div>
• 集成同步整流MOS管：減少外圍元件數量，降低設計復雜度。
• 快速欠壓檢測：配合FT8393x系列原邊控制器，可實現優越的動態響應。
• 高效率：通過優化的同步整流設計，顯著降低次邊功率損耗。
• 小封裝：采用SOP8封裝，適合緊湊型設計。

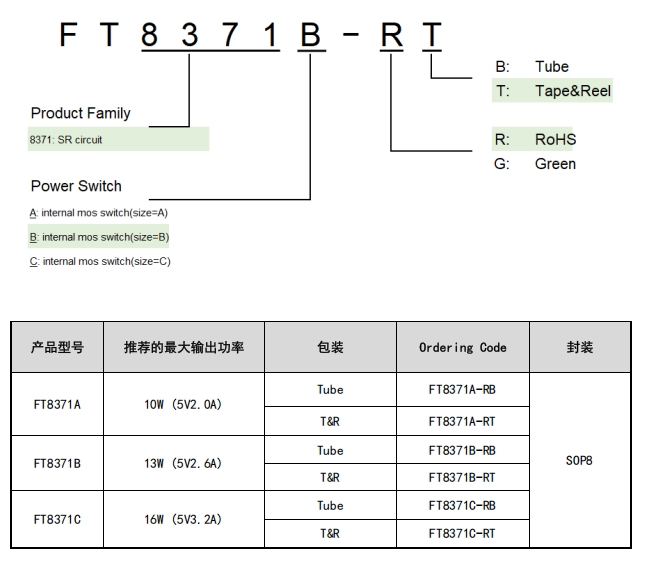

訂購信息命名規則

型號命名

• FT8371A：適用于最大輸出功率為10W（5V2.0A）的應用。
• FT8371B：適用于最大輸出功率為13W（5V2.6A）的應用。
• FT8371C：適用于最大輸出功率為16W（5V3.2A）的應用。

封裝形式

• SOP8：標準8引腳小外形封裝，適合緊湊型設計。

包裝類型

• Tube：管狀包裝，適用于散裝運輸。
• T&R：卷帶包裝，適用于自動化貼片生產。

示例

• FT8371A-RB：表示FT8371A型號，采用SOP8封裝，管狀包裝。
• FT8371B-RT：表示FT8371B型號，采用SOP8封裝，卷帶包裝。

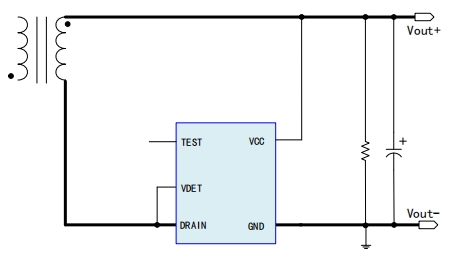

典型應用電路

 電路解析

• DRAIN：連接同步整流MOS管的漏極。
• VCC：芯片電源引腳，為芯片提供工作電壓。
• GND：芯片地，連接同步整流MOS管的源極。
• VDET：同步整流檢測輸入和動態功能輸出，用于檢測輸出電壓并發送信號至原邊控制器。
• TEST：芯片測試腳，應用中無需連接。

管腳定義

FT8371系列采用SOP8封裝，其管腳定義如下表所示：

管腳功能詳解

• TEST（管腳1）：用于芯片內部測試，實際應用中無需連接。
• VDET（管腳2）：用于檢測輸出電壓，當輸出電壓低于設定值時，發送信號提醒原邊控制器。
• NC（管腳3）：未連接，無功能。
• VCC（管腳4）：為芯片提供工作電壓，確保芯片正常運行。
• GND（管腳5、6）：芯片地，連接同步整流MOS管的源極，提供參考電位。
• DRAIN（管腳7、8）：連接同步整流MOS管的漏極，用于高頻開關操作。

應用場景

FT8371系列適用于多種需要高效電源轉換的場景，包括但不限于：

• 適配器：為各種電子設備提供穩定的電源。
• 充電器：用于智能手機、平板電腦等便攜式設備的充電。
• 小家電：如電飯煲、電蒸鍋等，提供輔助電源。
• 智能家居設備：如智能插座、智能傳感器等，確保設備的高效運行。
