在眾多的電源解決方案中，尋找一種既經濟又高效的方式一直是工程師們的目標。今天，我們將詳細介紹一款特別適合輸出5V的非隔離電源方案——YD925。這款產品以其高性價比、緊湊設計和強大的功能，成為了小家電輔助電源領域的理想選擇。
YD925是一款高壓線性穩壓器，專為非隔離AC-DC應用設計。它具有以下顯著特點：
高精度輸出電壓：YD925能夠提供±3%的5V輸出電壓，確保電源的穩定性和可靠性。
寬輸入電壓范圍：其輸入電壓范圍寬達80~305VAC，能夠適應不同地區的電網電壓波動。
無電感設計：無需功率電感和輸入高壓電容，大大簡化了電路設計，降低了成本。
完備的保護功能：集成了完整的輸出短路、過載及欠壓保護，內置過熱保護，確保在各種異常情況下都能安全運行。
緊湊的封裝：采用SOP-8封裝，體積小巧，適合空間受限的應用場景。
YD925是一款緊湊型無電感設計的離線式線性穩壓器，集成了650V功率MOSFET。其專利的交流電充電控制方式，帶來了極佳的帶載能力和啟動速度。此外，YD925還具備完備的帶自恢復的保護功能，包括VDD欠壓保護、VDD過壓保護、輸出過載保護、輸出欠壓保護和內置過溫保護等。
YD925的管腳布局如下：
| 引腳號 | 名稱 | 類型 | 描述 |
|---|---|---|---|
| 1 | NC | 空腳 | 空腳，無電氣功能 |
| 2 | VSS | 電源 | 芯片地 |
| 3 | VOUT | 輸出 | LDO輸出管腳 |
| 4 | VDD | 電源 | 芯片供電管腳，接電容后為VOUT |
| 5,6,7,8 | Drain | 電源 | 內部功率MOSFET漏極，為VDD供電 |

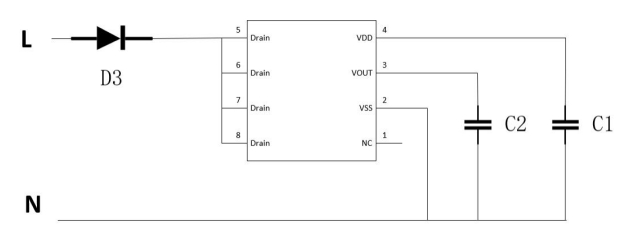

YD925特別適用于替代阻容降壓的小家電輔助電源。例如，在一些小型廚房電器、個人護理電器等設備中，YD925可以提供穩定的5V電源，滿足設備的輔助電源需求。其無電感設計和緊湊封裝，使得它在這些應用場景中具有顯著的優勢。
YD925采用專利的電流控制方式對VDD電容充電，確保芯片在極短時間內完成啟動。在AC充電窗口內，芯片控制內部功率MOSFET的開啟和關斷，實現對VDD的充電儲能。
當負載加重導致輸出電壓降低時，系統會觸發輸出欠壓保護。這種保護機制可以有效防止因負載過大而損壞芯片和設備。
當芯片溫度超過160℃時，芯片會觸發過溫保護，關閉內部功率MOSFET和LDO輸出。當芯片溫度降至140℃以下時，芯片會進入自恢復重啟過程。
在觸發各種保護（如過載保護和過溫保護）時，芯片會進入自恢復重啟過程。計時640ms后，芯片內部信號清零并重新啟動。如果保護狀態依然存在，芯片會繼續重復上述自恢復重啟動作。
綜上所述，YD925憑借其高精度輸出、寬輸入電壓范圍、無電感設計、完備的保護功能以及緊湊的封裝，成為了5V非隔離電源方案中的佼佼者。無論是在成本控制還是性能表現上，YD925都展現出了極高的性價比，是小家電輔助電源領域的理想選擇。
