在智能設備與人機交互領域，觸摸技術已成為不可或缺的一部分。無錫中微愛芯電子有限公司推出的 AiP8F3532 芯片，憑借其卓越的零電容觸摸功能，為相關應用提供了高效、可靠的解決方案。本文將深入探討 AiP8F3532 芯片的關鍵參數、功能框圖以及引腳布局，旨在為工程師和技術人員提供詳盡的參考，助力其在項目設計中更好地利用該芯片。
AiP8F35352 是一款基于 8051 內核的 32KB Flash ROM 的觸摸型 8 位微控制器。它集成了豐富的外設資源，如 Timer0/1/2/5、WT（Watch Timer）、WDT（Watch Dog Timer）、CRC（循環冗余校驗）、UART1/2（通用異步收發器）、SPI（串行外設接口）、I2C（兩線制接口）、LCD（液晶顯示器）驅動、TOUCH（觸摸）模塊、12bit-ADC（模數轉換器）、LVD（低電壓檢測）、LVR（低電壓復位）等功能模塊。這些特性使得 AiP8F3532 能夠滿足多種應用場景的需求，從簡單的觸摸控制到復雜的系統監控與數據處理。
工作電壓與電流：該芯片的工作電壓范圍為 1.8V 至 5.5V，能夠適應不同電源環境。在典型工作條件下，其工作電流（RUN 模式）在不同電壓和時鐘頻率下表現出良好的性能，例如在 1.8V 電壓下，工作電流約為 2.4mA（HIRC 16MHz 時鐘頻率），而在低速時鐘（LXT 32.768kHz）下，工作電流僅為 0.4mA，這使得芯片在低功耗應用中具有顯著優勢。
存儲器容量：AiP8F3532 擁有 32KB 的 Flash ROM，為用戶程序提供了充足的存儲空間。此外，它還配備了 1KB 的 XRAM（外部擴展 RAM）和 256B 的 IRAM（內部 RAM），能夠滿足復雜程序的數據存儲需求。
時鐘系統：芯片內置 16MHz 的高速振蕩器（HIRC）和 32kHz 的低速振蕩器（LIRC），同時支持外部低速晶振（LXT）輸入，最高可達 32.768kHz。這些時鐘源為系統提供了靈活的時鐘選擇，以適應不同的工作模式和功耗要求。
低電壓復位與檢測：AiP8F3532 提供了 4 級低電壓復位（LVR）選項，電壓范圍從 2.1V 至 3.8V，以及 8 級低電壓檢測（LVD）選項，電壓范圍從 2.0V 至 4.0V。這些功能能夠有效保護系統在低電壓條件下的穩定運行，防止因電壓不足導致的系統故障。
工作溫度范圍：芯片的工作溫度范圍為 -40℃ 至 +105℃，使其能夠在各種惡劣環境下穩定工作，適用于工業、汽車以及戶外設備等多種應用場景。

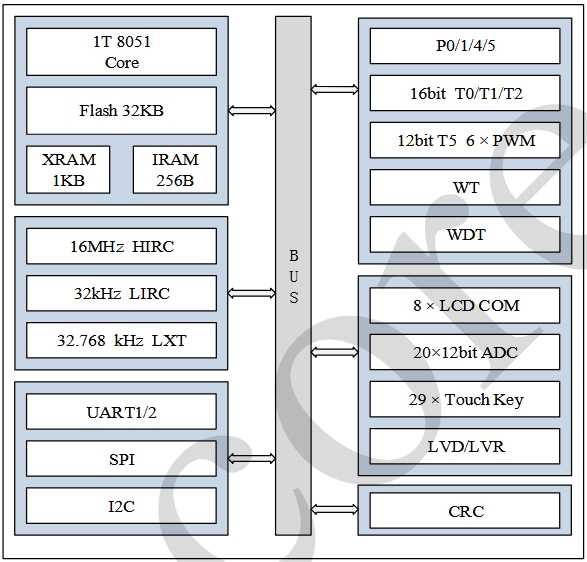

從功能框圖中可以看出，AiP8F3532 的核心是 1T 8051 內核，它通過內部總線與各個功能模塊相連。Flash ROM、XRAM 和 IRAM 為內核提供了存儲支持，而 Timer0/1/2/5、WT、WDT 等定時器模塊則為系統提供了精確的時間控制。UART1/2、SPI、I2C 等通信接口使得芯片能夠與其他設備進行高效的數據交換。LCD 驅動模塊和 TOUCH 模塊則分別用于顯示和觸摸控制功能，而 12bit-ADC 模塊則能夠?qū)⒛M信號轉換為數字信號，為系統提供精確的測量數據。
AiP8F3532 提供了多種封裝形式，包括 SOP32、SOP28、LQFP32 和 QFN32 等，以滿足不同用戶的需求。以下是其中幾種封裝形式的引腳排列圖：

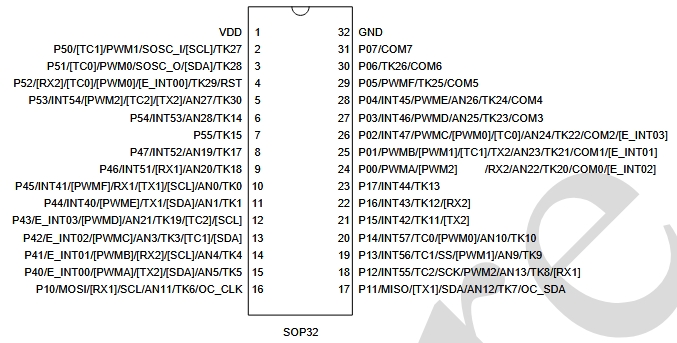

SOP32 引腳排列圖：
SOP28 引腳排列圖：

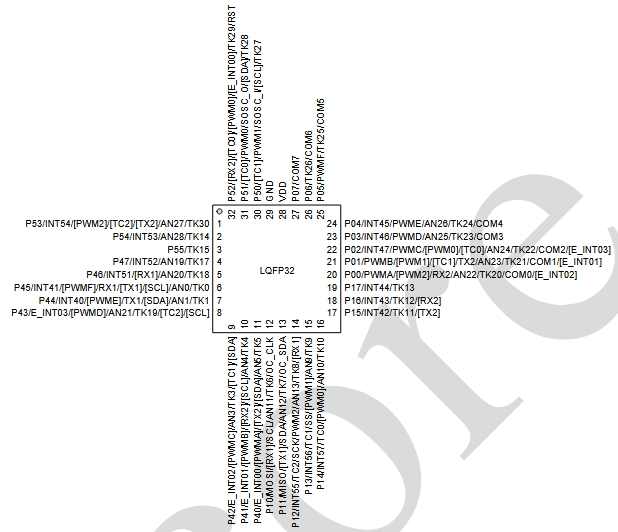

LQFP32 引腳排列圖：

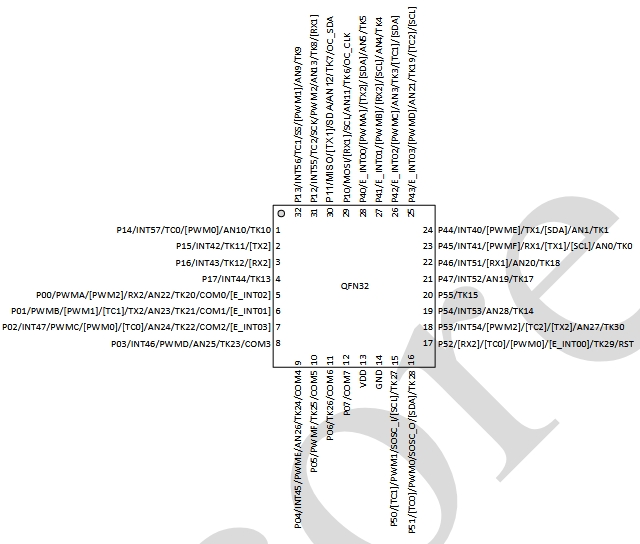

QFN32 引腳排列圖：
芯片的引腳功能豐富多樣，涵蓋了 I/O 口、通信接口、時鐘信號、電源和地線等多種類型。以下是一些關鍵引腳的說明：
I/O 口：P0、P1、P4 和 P5 組是多功能雙向 I/O 口，可配置為普通 I/O 口、內部上拉或漏極開路，以滿足不同的系統結構和設計要求。
通信接口引腳：UART1/2 的 TX1/2 和 RX1/2 引腳用于串行通信；SPI 的 SCK、MISO、MOSI 和 SS 引腳用于與外部 SPI 設備通信；I2C 的 SCL 和 SDA 引腳用于與 I2C 設備通信。
時鐘信號引腳：XTAL1 和 XTAL2 用于連接外部晶振，為系統提供時鐘信號；SOSC_I 和 SOSC_O 是副時鐘振蕩器引腳，用于連接外部低速晶振。
電源和地線引腳：VDD 是電源腳，GND 是地線，為芯片提供穩定的電源。
AiP8F3532 的零電容觸摸功能使其在觸摸控制領域具有顯著優勢。它無需外部觸摸電容，最多支持 29 個按鍵通道，能夠?qū)崿F(xiàn)精確的觸摸檢測。這使得它在家電控制面板、工業設備操作界面、智能玩具等領域具有廣泛的應用前景。例如，在家電控制面板中，AiP8F3532 可以實現對各種功能鍵的觸摸控制，提供簡潔、直觀的操作體驗。在工業設備操作界面中，它能夠?qū)崿F(xiàn)對設備參數的快速調整和控制，提高工作效率。
此外，AiP8F3532 的低功耗特性使其在便攜式設備和電池供電設備中具有良好的應用效果。例如，在智能手環、智能手表等可穿戴設備中，它能夠在保證設備功能的同時，延長電池續航時間，提高用戶體驗。
中微愛芯AiP8F3532 芯片憑借其豐富的功能、靈活的配置以及卓越的性能，在觸摸控制和低功耗應用領域展現出了強大的競爭力。通過深入了解其關鍵參數、功能框圖和引腳布局，工程師和技術人員可以更好地將其應用于各種項目中，實現高效、可靠的設計目標。無論是家電控制、工業設備操作，還是便攜式設備設計，AiP8F3532 都能夠提供出色的解決方案，滿足不同用戶的需求。
