在現代電子設備中，電源管理芯片扮演著至關重要的角色，它們負責將輸入電壓轉換為設備所需的穩定電壓。PL338x系列芯片是由聚元微推出的一系列AC/DC非隔離降壓型恒壓輸出芯片，專為90Vac至265Vac全電壓輸入的非隔離電源設計。這些芯片以其高效能、低功耗和高集成度等特點，廣泛應用于主控芯片供電電源、小家電輔助電源、智能家居設備等。

芯片概述

PL338x系列芯片內部集成了高壓功率開關，并采用了專利電壓電流控制技術，無需外部電壓反饋和電流偵測電路即可實現精確的電壓和電流調節。這種設計不僅簡化了電路設計，還提高了系統的可靠性和效率。

主要特點

    輸出電壓：3.3V/5V/12V，適用于廣泛的應用需求。
    內部集成：高壓功率管和高壓啟動電路，減少了外部組件的需求。
    輸出電壓精度：±5%，保證了輸出電壓的穩定性。
    內置技術：抖頻技術減小EMI，自適應控制技術提高效率，內置前沿消隱，逐周期電流限制。
    保護功能：包括VCC欠壓/過壓保護、輸出開路保護、輸出短路保護和過溫保護等，增強了芯片的耐用性和安全性。

應用領域

PL338x系列芯片的應用范圍廣泛，包括但不限于：

    主控芯片供電電源
    小家電輔助電源
    智能家居設備
    其他類電源應用

封裝類型

該系列芯片提供SOP8封裝，便于集成到各種電子設備中。

電氣特性

在電氣特性方面，PL338x系列芯片表現出色，具有低靜態電流、寬VCC電壓范圍、高工作頻率和精確的電流檢測能力。這些特性使得芯片在各種工作條件下都能保持高效和穩定的性能。

典型應用

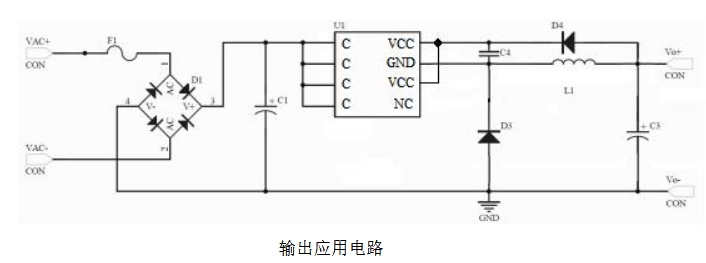

PL338x系列芯片的典型應用電路簡單，只需少量外圍器件即可實現優異的恒壓控制。在啟動電流和工作電流方面，芯片在系統上電后，母線電壓從C端對VCC充電，當VCC電壓達到開啟閾值電壓，芯片內部電路開始工作。在系統工作穩定時，輸出電壓給VCC供電，因此芯片的待機電流很低，再加上特有的復合模式控制，從而提高了系統的效率，特別是系統處于輕載條件下。

結論

PL338x系列芯片以其高效能、低功耗、高集成度和豐富的保護功能，成為非隔離降壓型恒壓輸出芯片中的佼佼者。無論是在智能家居、小家電還是主控芯片供電電源等領域，PL338x系列芯片都能提供穩定可靠的電源解決方案，滿足現代電子設備對電源管理的嚴格要求。
