在現代電子設備中，開關電源因其高效率、小體積和良好的輸出特性而被廣泛應用。LP2178BL作為一款非隔離降壓開關電源恒壓控制驅動芯片，以其卓越的性能和簡潔的設計，為小家電、白色家電等開放式電源應用提供了理想的解決方案。本文將詳細介紹LP2178BL的技術規格、管腳封裝以及內部結構框圖，幫助工程師更好地理解和利用這款芯片。
LP2178BL是一款高效率、高精度的非隔離降壓開關電源恒壓控制驅動芯片，適用于85VAC~265VAC的全范圍輸入電壓。它特別適合小家電和白色家電等電源驅動場景。該芯片內部集成了750V高壓功率管，采用恒壓控制模式，能夠工作在連續導通模式（CCM）和不連續導通模式（DCM）。通過特有的PFM（脈沖頻率調制）控制方式，LP2178BL能夠顯著改善音頻特性，同時內置峰值電流控制，無需外部CS電阻，簡化了外圍電路設計。
| 參數 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| VCC_ST | VCC啟動電壓 | 3.60 | 4.10 | 4.60 | V |
| VCC_UVLO | VCC欠壓保護閾值 | 2.20 | 2.55 | 2.90 | V |
| VCC_CLAMP | VCC鉗位電壓 | 5.55 | 5.9 | 6.25 | V |
| IST | VCC啟動電流 | 1 | 3 | - | uA |
| ICC | VCC工作電流 | - | 1100 | - | uA |
| VCC_REG | 恒壓反饋控制閾值 | 5.23 | 5.38 | 5.53 | V |
| IPK_MAX | 最大峰值電流 | 740 | 790 | 840 | mA |
| IPK_MIN | 最小峰值電流 | 250 | - | - | mA |
| FSWMAX | 最大工作頻率 | 28 | 32 | 36 | KHz |
| FSWMIN | 最小工作頻率 | - | - | 1.0 | KHz |
| TSD | 過熱保護溫度 | - | - | 150 | ℃ |
| THYS | 過溫保護遲滯 | - | - | 30 | ℃ |
| 編號 | 管腳名稱 | 描述 |
|---|---|---|
| 1, 3 | VCC | 芯片電源及反饋信號檢測 |
| 2 | GND | 芯片地 |
| 4 | NC | 懸空管腳 |
| 5, 6, 7, 8 | C | 內置功率三極管的集電極 |
| 參數 | 參數范圍 | 單位 |
|---|---|---|
| VCC | -0.3~7 | V |
| PDMAX | 0.45 | W |
| θJA | 120 | ℃/W |
| TJ | -40 to 150 | ℃ |
| TSTG | -55 to 150 | ℃ |
| ESD | >2 | KV |

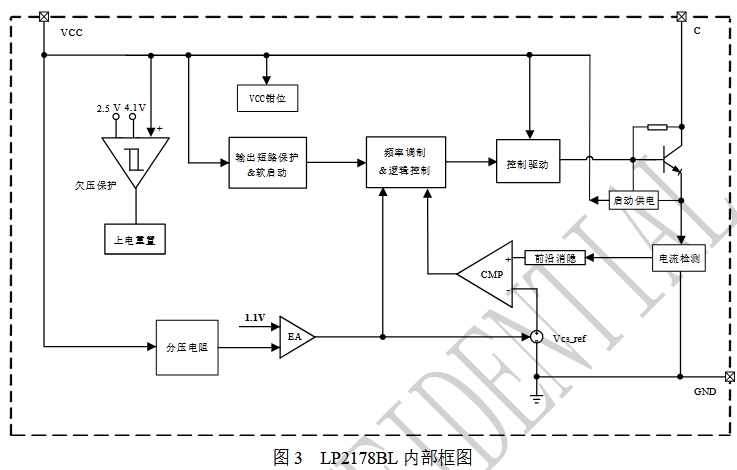

LP2178BL的內部結構框圖如下圖所示：
LP2178BL的啟動過程非常簡潔。芯片僅需1uA的啟動電流，系統上電后，通過內部啟動供電電路對VCC的電容進行充電。當VCC電壓達到芯片開啟閾值時，內部控制電路開始工作，輸出電壓開始上升并建立。在輸出電壓穩定后，VCC由輸出電壓供電，確保系統的持續運行。
恒壓控制是LP2178BL的核心功能之一。通過VCC恒壓反饋控制閾值設定，輸出電壓的計算公式為：Vo=VCCREG+VD2?VD3其中，VCCREG是VCC恒壓反饋控制閾值（典型值為5.38V），VD2是續流管壓降，VD3是VCC反饋（供電）二極管壓降。通過精確的反饋控制，LP2178BL能夠確保輸出電壓的穩定性和精度。
LP2178BL采用PFM和峰值電流控制方式，以適應不同的負載條件。在負載較重時，系統工作在最大峰值電流和最大工作頻率；隨著負載的減小，峰值電流和工作頻率逐漸降低，最終在空載時工作在最小峰值電流和最小工作頻率。這種控制方式不僅提高了系統的效率，還改善了音頻特性。
