在LED照明領域，高性價比且性能可靠的驅動IC是確保燈具穩定運行的關鍵。Fremont Micro Devices推出的FT8353x系列，憑借其隔離PSR、自供電功能以及無需輔助繞組等優勢，成為眾多LED照明產品的優選方案。本文將詳細介紹FT8353x系列的各個型號、管腳排列與描述，以及典型應用電路圖。

概覽

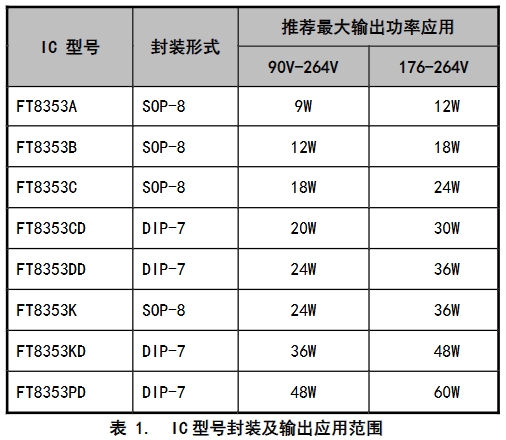

FT8353x系列共有多種型號，每種型號針對不同的輸出功率范圍和封裝形式進行了優化，以滿足多樣化的LED照明應用需求。具體型號及其特點如下：

• FT8353A：采用SOP-8封裝，推薦最大輸出功率為9W，在90V-264V輸入電壓下適用，適用于小功率LED照明產品，如小型LED吸頂燈、蠟燭燈等。
• FT8353B：同樣為SOP-8封裝，推薦最大輸出功率提升至12W，在176-264V輸入電壓下表現更佳，可應用于稍大功率的LED筒燈、球泡燈等。
• FT8353C：SOP-8封裝，推薦最大輸出功率為18W，適用于輸出功率需求在12W-18W之間的LED燈具，如中等功率的LED投光燈、T5-T8燈管等。
• FT8353K：采用SOP-8封裝，推薦最大輸出功率可達24W，在176-264V輸入電壓下工作，適合較大功率的LED照明場景，例如大功率LED筒燈、吸頂燈等。
• FT8353CD：采用DIP-7封裝，推薦最大輸出功率為20W，在176-264V輸入電壓下，適用于需要DIP封裝形式的20W左右LED照明產品。
• FT8353DD：DIP-7封裝，推薦最大輸出功率為24W，在176-264V輸入電壓下，可應用于對封裝形式有特定要求的24W LED照明設備。
• FT8353KD：DIP-7封裝，推薦最大輸出功率達到36W，在176-264V輸入電壓下，適用于高功率LED照明產品，如大功率LED投光燈、T8燈管等。
• FT8353PD：DIP-7封裝，推薦最大輸出功率高達48W，在176-264V輸入電壓下，是該系列中輸出功率最大的型號之一，可用于對功率要求極高的LED照明系統，如大型LED路燈、工業照明燈具等。

管腳排列與描述

FT8353x系列各型號的管腳排列雖因封裝形式略有差異，但功能定義基本一致。以下是管腳的功能描述：

典型應用電路圖

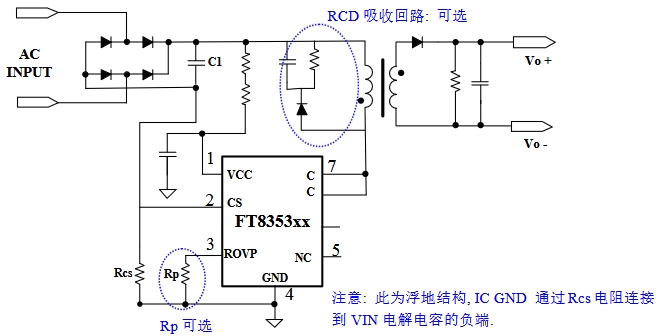

FT8353x系列的典型應用電路如下圖所示：

在該電路中，AC輸入電壓經過整流濾波后，為FT8353xx芯片供電。VCC腳接收供電電壓，CS腳通過Rcs電阻采樣電感電流，實現恒流控制。ROVP腳根據需要設置輸出過壓保護。GND腳連接到VIN電解電容負端，為芯片提供穩定的參考地。C腳與變壓器相連，將功率傳輸?shù)酱渭墏龋瑸長ED負載提供驅動電壓和電流。此外，電路中還可選配RCD吸收回路，用于抑制變壓器漏感引起的電壓尖峰，保護芯片和電路的穩定運行。

需要注意的是，此電路為浮地結構，IC GND通過Rcs電阻連接到VIN電解電容的負端，這種設計有助于簡化電路設計，降低成本，同時保證了良好的電氣隔離性能和系統穩定性。

綜上所述，F(xiàn)T8353x系列憑借其豐富的型號選擇、簡潔的管腳設計和可靠的典型應用電路，在LED照明驅動領域具有廣泛的應用前景。設計人員可以根據具體的應用需求，選擇合適的型號進行電路設計，實現高效、穩定的LED照明驅動方案。
