FT61FC21A是一款由Fremont Micro Devices生產的8位基于EEPROM的RISC微控制器（MCU）。該芯片以其高性能、低功耗和豐富的外設功能而廣受歡迎，適用于多種嵌入式系統應用。本文將詳細解析FT61FC21A的主要特點、型號解析以及其PWM輔助功能的原理圖。

FT61FC21A的主要特點

    高性能處理器

        FT61FC21A采用RISC架構，擁有37條指令集，支持2T或4T指令周期。在16MHz的時鐘頻率下，能夠以2T模式運行，提供高效的處理能力。

    豐富的存儲資源

        程序存儲區為2k x 14位，數據存儲區為256 x 8位，RAM為128 x 8位，滿足大多數嵌入式應用的存儲需求。

    多功能外設

        集成真正的10位ADC，支持7+1通道，能夠提供高精度的模擬信號采集。

        7個定時器和4路獨立PWM，支持多種PWM模式，適合電機控制、音頻信號生成等應用。

        2路模擬比較器和2路穩壓器輸出，為系統提供靈活的信號處理和電源管理功能。

    低功耗設計

        在正常工作模式下，功耗為207μA/mips，低待機功耗為0.8μA，適合電池供電的應用。

    高可靠性和高ESD保護

        具有100萬次擦寫次數的EEPROM，存儲壽命可達20年以上（85°C條件下）。
        ESD保護等級超過4kV，EFT保護等級超過5.5kV，確保芯片在惡劣環境下的可靠性。

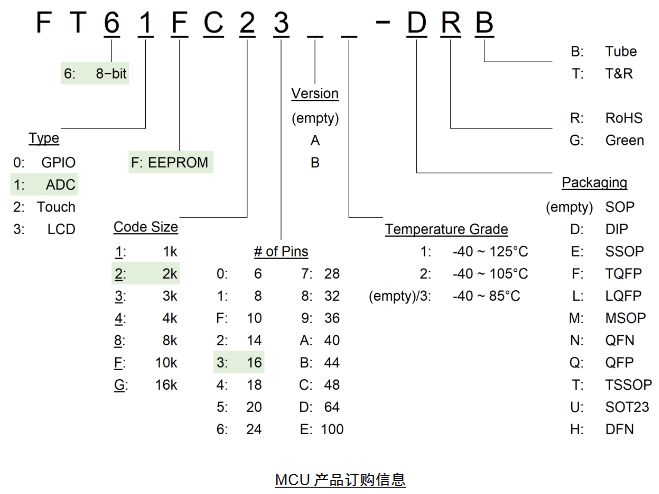

型號解析

FT61FC21A的型號中包含以下信息：

    FT61：表示該芯片屬于Fremont Micro Devices的FT61系列。
    FC2：表示該芯片的封裝類型為SOP8。
    1A：表示該芯片的特定版本或配置，通常用于區分不同的功能或電氣特性。

PWM輔助功能原理圖

FT61FC21A的PWM輔助功能通過其增強型PWM模塊實現，支持多種PWM模式和輔助功能。以下是PWM輔助功能的原理圖：

    PWM模式選擇

        通過配置CCP1CON寄存器的P1M位，可以選擇不同的PWM模式，如單PWM、半橋PWM、全橋PWM等。

    輔助功能

        單脈沖模式：當P1OS位被置1時，PWM輸出一次脈沖后自動停止，適用于需要短時脈沖信號的應用。

        死區時間控制：在半橋PWM模式下，通過PWM1CON寄存器的PDC位設置死區時間，防止功率開關同時導通導致的短路

        輸出極性選擇：通過P1M位可以選擇PWM輸出的極性，滿足不同的電路設計需求。

    中斷控制

        當PWM輸出完成或發生錯誤時，可以觸發中斷，便于系統進行實時監控和處理。

結論

FT61FC21A憑借其高性能、低功耗和豐富的外設功能，非常適合應用于各種嵌入式系統中。其PWM輔助功能為電機控制、音頻信號生成等應用提供了強大的支持。通過合理配置和使用其PWM模塊，可以實現復雜的控制任務，提高系統的性能和可靠性。
