在LED顯示技術領域，AiP1640系列芯片以其卓越的性能和多功能性，成為眾多工程師的首選。這一系列芯片由無錫中微愛芯電子有限公司生產，廣泛應用于各種LED顯示面板場合。本文將詳細介紹AiP1640系列的主要型號及其引腳說明。

型號概覽

AiP1640系列包括多個型號，如AiP1640SA28、AiP1640VB28、AiP1640TA20等，每個型號都有其特定的應用場景和特點。這些芯片支持2線串口共陰極8段16位的LED驅動控制，適用于電磁爐顯示、電飯煲顯示、空調顯示、電子秤等多種家電產品。

引腳說明

以下是AiP1640系列芯片的通用引腳說明：

    GRID1-GRID16：位輸出，N管開漏輸出，用于控制LED的各個段。
    GND：芯片地，內接同步整流管源極。
    VDD：芯片電源腳位，為芯片提供工作電壓。
    D：芯片高壓供電以及信號檢測腳，內接同步整流管漏極。
    DATA：數據輸入端口，用于接收來自外部控制器的數據信號。
    CLK：時鐘輸入端口，用于同步數據傳輸。
    SEG1-SEG8：段輸出，P管開漏輸出，控制LED的各個段。
    VDD：電源腳，為芯片提供穩定的工作電壓。

型號差異

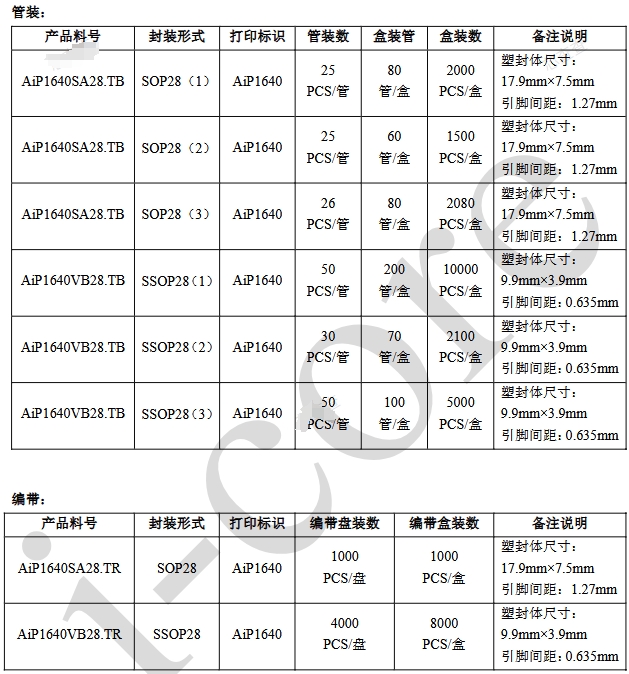

    AiP1640SA28：SOP28封裝，適用于需要較小封裝尺寸的應用。
    AiP1640VB28：SSOP28封裝，適用于需要較高封裝密度的應用。
    AiP1640TA20：TSSOP20封裝，適用于需要更小尺寸的應用。

典型應用圖

AiP1640系列芯片的主要優勢包括：

    內置顯示RAM：允許存儲顯示數據，無需外部存儲器。
    內置RC振蕩：無需外部振蕩器，簡化設計。
    自動消隱電路：減少顯示時的閃爍，提高顯示質量。
    顯示輝度軟件可調：通過軟件調整顯示亮度，適應不同環境需求。

結論

AiP1640系列芯片以其多功能性和高集成度，為LED顯示面板提供了一個高效、可靠的解決方案。通過了解各型號的特點和引腳功能，工程師可以更準確地選擇適合其應用需求的芯片，從而設計出更優質的LED顯示產品。隨著LED顯示技術的不斷發展，AiP1640系列芯片有望在更多領域得到應用，為用戶帶來更加豐富多彩的視覺體驗。
